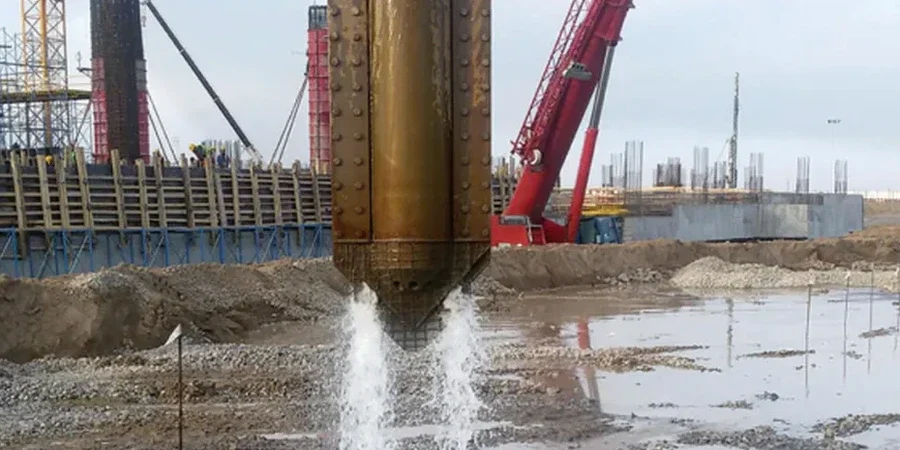

Die Baugrundverhältnisse in Weimar wechseln oft auf kurzer Distanz. Nördlich des historischen Stadtkerns, in Richtung Schöndorf, dominieren mächtige Lösslehmdecken mit kollapsgefährdeter Struktur, während entlang der Ilm und im Bereich Oberweimar weiche Auelehme und Talfüllungen anstehen, die schon bei geringer Auflast zu ungleichmäßigen Setzungen neigen. Die Rütteldruckverdichtung bietet hier einen Weg, den anstehenden Boden homogen zu verbessern, bevor die Gründung erfolgt. Wer die Verdichtungsarbeit allein über Rasterabstände und Tiefen definiert, greift zu kurz — entscheidend ist die rechnerische Bemessung des Rüttelguts, der Lanzengeometrie und der einzutragenden Energie, abgestimmt auf die lokale Kornverteilung. In Kombination mit einer Korngrößenanalyse im Vorfeld lässt sich das Potenzial des Verfahrens präzise abschätzen und die erforderliche Anzahl an Verdichtungspunkten wirtschaftlich optimieren.
Die Bemessung der Rütteldruckverdichtung ist kein Tabellenverfahren, sondern eine standortspezifische Optimierung zwischen Rüttelenergie, Kornabstufung und dem geforderten Steifemodul.
Methodik und Umfang
Örtliche Baugrundfaktoren
Die quartären Löss- und Auelehmböden im Weimarer Stadtgebiet neigen bei Wasserzutritt zu Strukturkollaps und Setzungssprüngen, die eine konventionelle Flachgründung ohne Baugrundverbesserung unwirtschaftlich machen. Der Grundwasserstand entlang der Ilm liegt saisonal nur 1,5 bis 3 Meter unter Gelände, sodass die Rütteldruckverdichtung im grundwassergesättigten Feinsand oft eine Nachverdichtung erfordert, um die geforderte Lagerungsdichte zu erreichen. Wird die Kornabstufung des Zugabematerials nicht auf die Ungleichförmigkeitszahl des anstehenden Bodens abgestimmt, entstehen Fehlstellen mit geringer Scherfestigkeit, die im Lastfall zu differentiellen Setzungen führen. Eine unzureichende Verdichtungstiefe unterhalb der Gründungssohle — mindestens die 1,5-fache Fundamentbreite — gefährdet die Gebrauchstauglichkeit des gesamten Bauwerks. Hinzu kommt die seismische Aktivität im Thüringer Becken: Weimar liegt in der Erdbebenzone 1 nach DIN EN 1998-1/NA, sodass der verbesserte Baugrund auch dynamische Lastanteile schadlos aufnehmen muss, was in der Bemessung über den äquivalenten Schermodul abgebildet wird.
Geltende Normen
DIN EN 14731:2005 — Baugrundverbesserung durch Tiefenrüttelverfahren, DIN 4094 — Baugrund, Felduntersuchungen (Sondierungen, Rammsondierungen), DIN EN 1997-1:2014 (Eurocode 7) — Entwurf, Berechnung und Bemessung in der Geotechnik
Weitere Fachleistungen
Baugrunderkundung und Laborversuche
Korngrößenanalyse, Atterberg-Grenzen und Proctorversuche zur Bestimmung der Verdichtbarkeit des anstehenden Bodens vor der Rüttelarbeit.
Rechnerische Bemessung des Rüttelrasters
Festlegung von Rastergeometrie, Lanzenlänge, Rütteldruck und Zugabemenge auf Basis von CPT-Sondierungen und dem geforderten Steifemodul.
Qualitätssicherung und Abnahmeprüfung
Durchführung von Plattendruckversuchen, Rammsondierungen und CPT nach der Verdichtung zur Bestätigung der Bemessungswerte.
Dokumentation und Standsicherheitsnachweis
Zusammenstellung aller Prüfprotokolle und des geotechnischen Berichts mit rechnerischem Nachweis der verbesserten Bodenkennwerte für das Bauamt.
Typische Parameter
Häufig gestellte Fragen
Was kostet die Bemessung der Rütteldruckverdichtung in Weimar?
Die Ingenieurleistungen für die Bemessung und die begleitende Qualitätssicherung liegen je nach Umfang zwischen €1.220 und €5.200. Der Preis hängt ab von der Anzahl der Verdichtungspunkte, dem erforderlichen Prüfumfang mit CPT und Plattendruckversuchen sowie der Komplexität des Baugrundgutachtens.
Für welche Böden im Weimarer Stadtgebiet ist das Verfahren geeignet?
Die Rütteldruckverdichtung eignet sich für die nichtbindigen und schwach bindigen Sande und Kiese, die in Weimar unter den Lössdecken oder als Terrassensedimente der Ilm anstehen. Bei bindigen Auelehmen mit hohem Tonanteil ist das Verfahren nicht zielführend; hier sind Rüttelstopfsäulen oder eine Bodenvermörtelung die wirtschaftlichere Alternative.
Wie wird der Erfolg der Verdichtung messtechnisch nachgewiesen?
Die Qualitätssicherung erfolgt über einen Vorher-Nachher-Vergleich der Lagerungsdichte mittels CPT-Sondierungen oder schwerer Rammsondierung (DPH) sowie über statische und dynamische Plattendruckversuche. Die erreichten Steifemoduln und Sondierspitzenwiderstände werden mit den rechnerischen Sollwerten aus der Bemessung abgeglichen und in einem Abnahmeprotokoll dokumentiert.
